方案概述
- 业主是从北京回宜昌，在北京用了二十年地暖，所以回来家里装修必须要装地暖，不考虑别的采暖方式。经过网上了解，认准了空气源热泵地暖中央空调两联供系统。
- 热水采用空气能热水、热水循环水泵做全屋小循环。
- 因为北京的家里用了十几年软水机，地暖中的水确实不结垢，所以要装软水机。另外，还有前置、管线机。
- 在优筑体验厅体验了米尔纳全屋智能系统后，特别有兴趣，于是选择了全屋智能标准版的套餐方案。
- 业主在选择服务商的时候也是比较了好几家，但是只有在优筑这里看到了专业级的三维激光扫描仪和专业级的三维建模技术，对这项先进的技术非常认可，认为在施工之前设计好所见即所得3D模型，而且精确度能达到指导现场施工的目的，确实是前所未见的，所以对优筑非常信赖，毕竟都隐蔽工程。
设计图集
设计说明

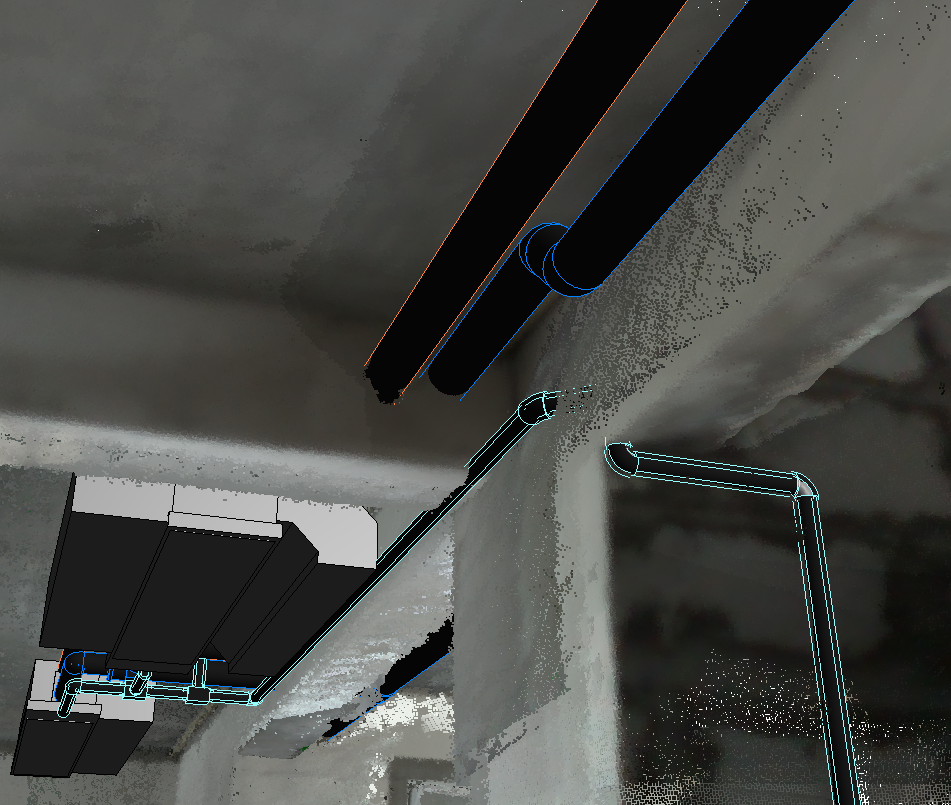

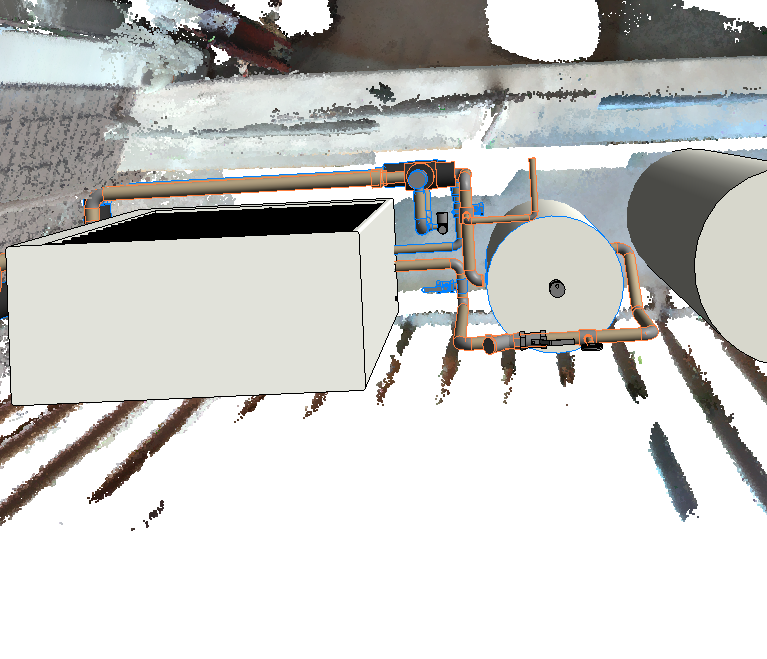

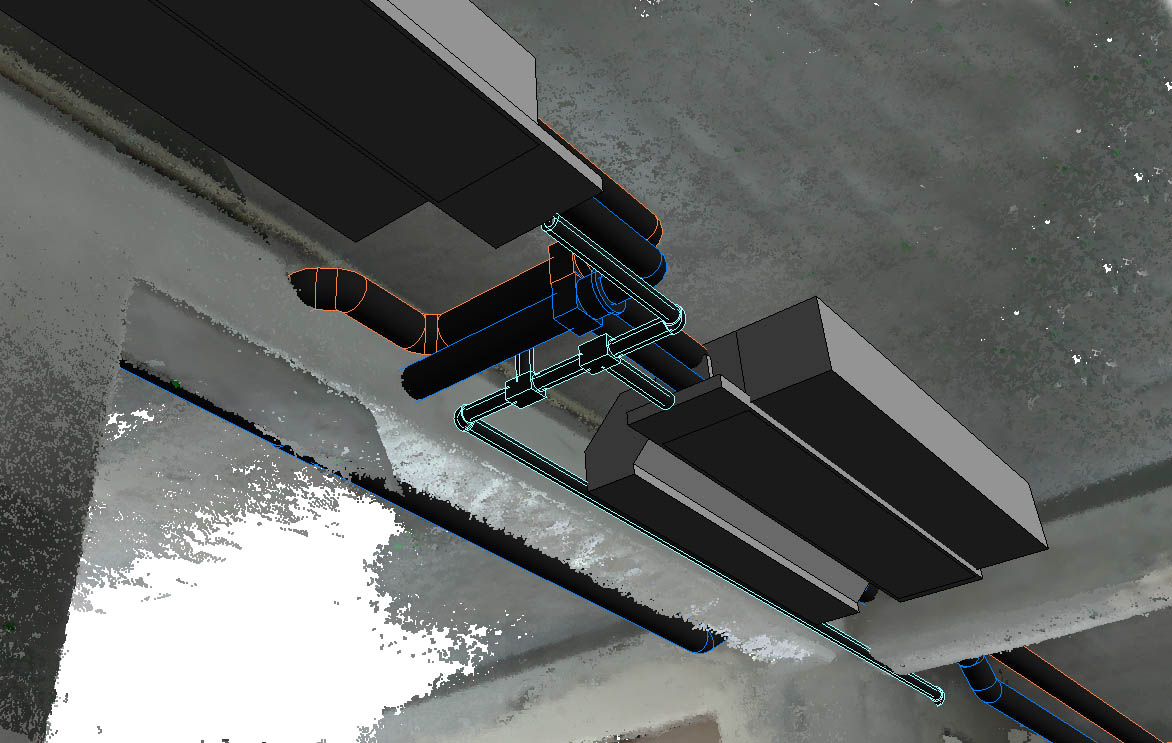

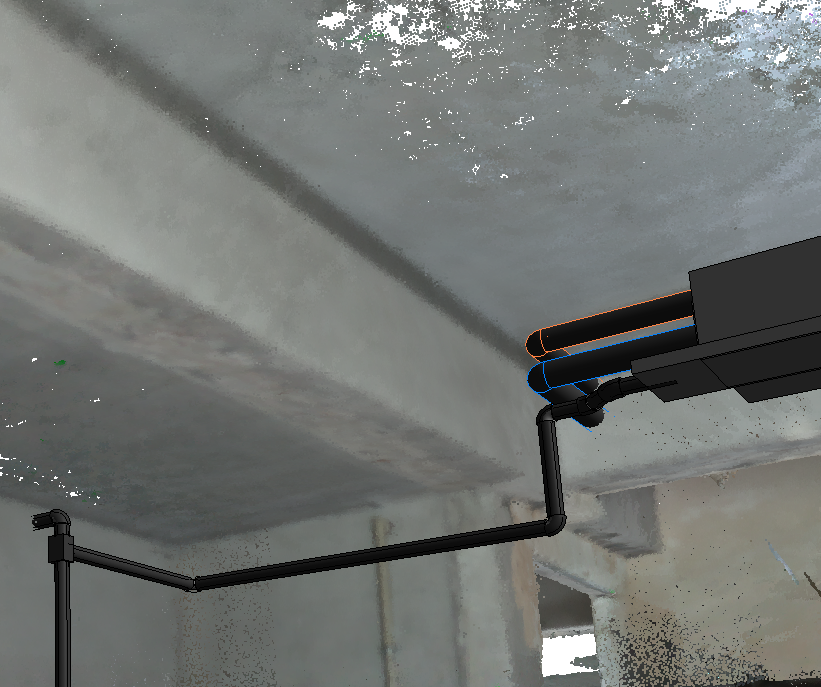

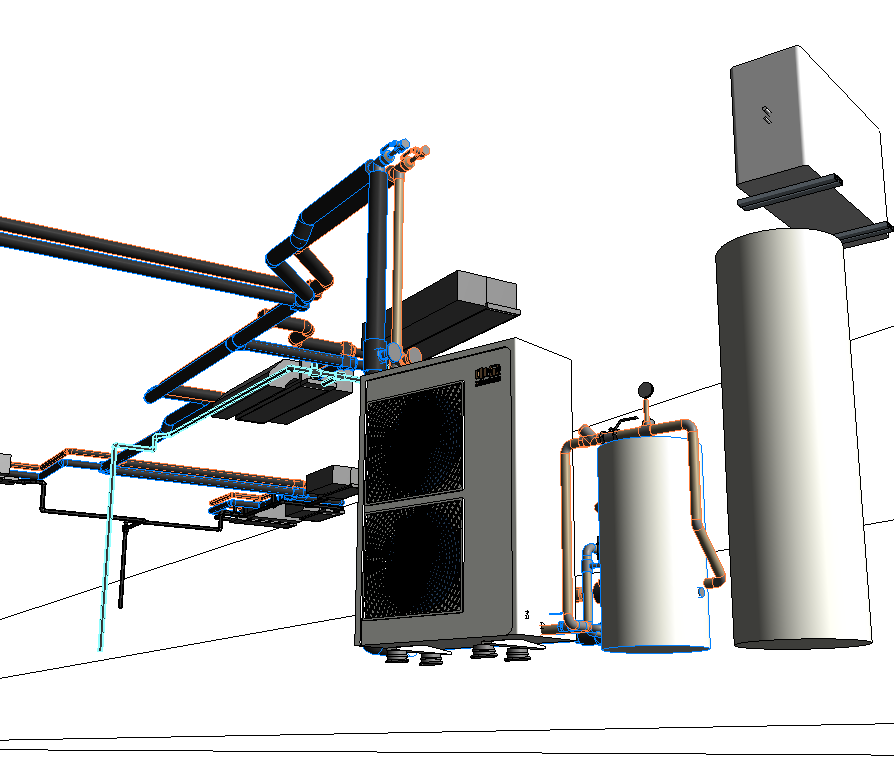

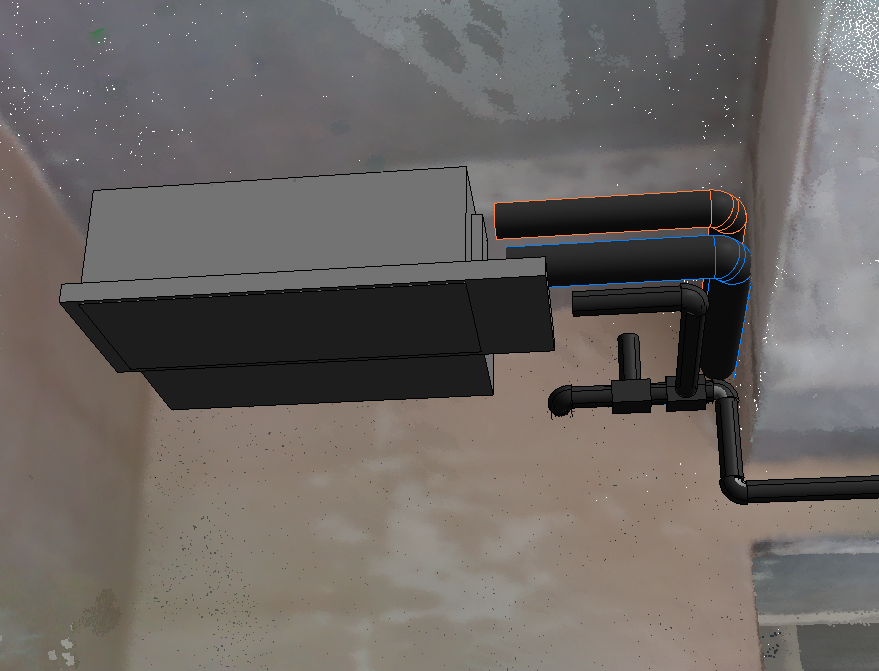

（注：以上均为设计图，因为优筑采用专业级三维激光扫描仪获取的点云三维模型以及采用专业级BIM软件设计出来的三维设计图，和现场效果差不多，所以可能部分读者会误以为上面是现场实拍图，其实不是，特此说明。）

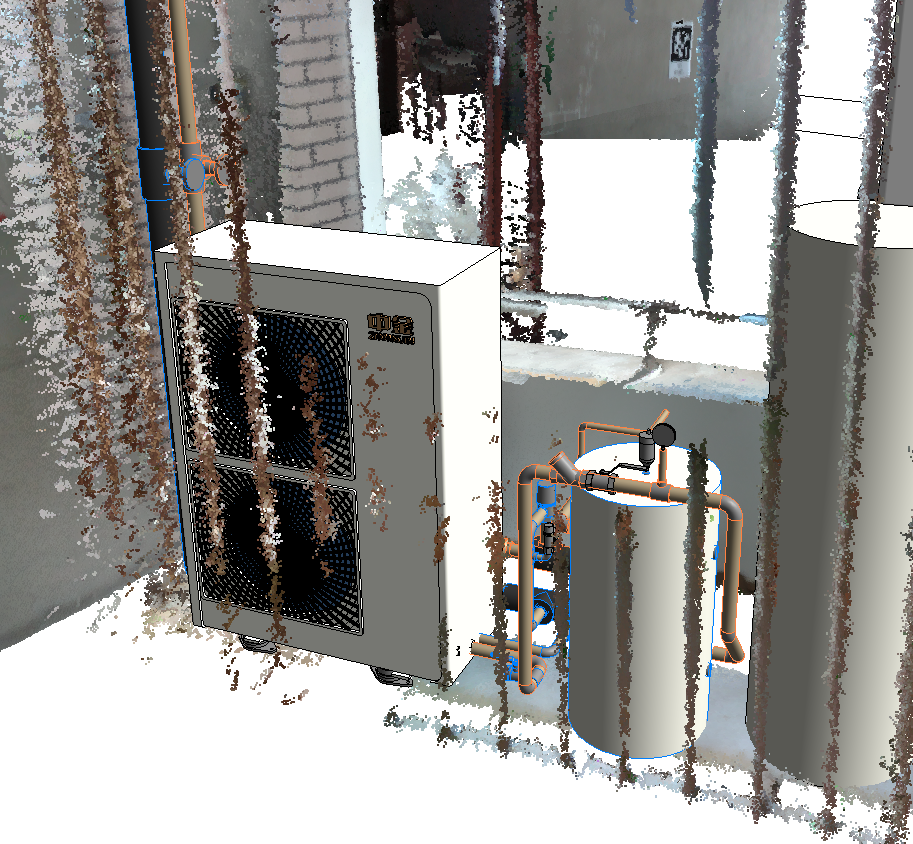

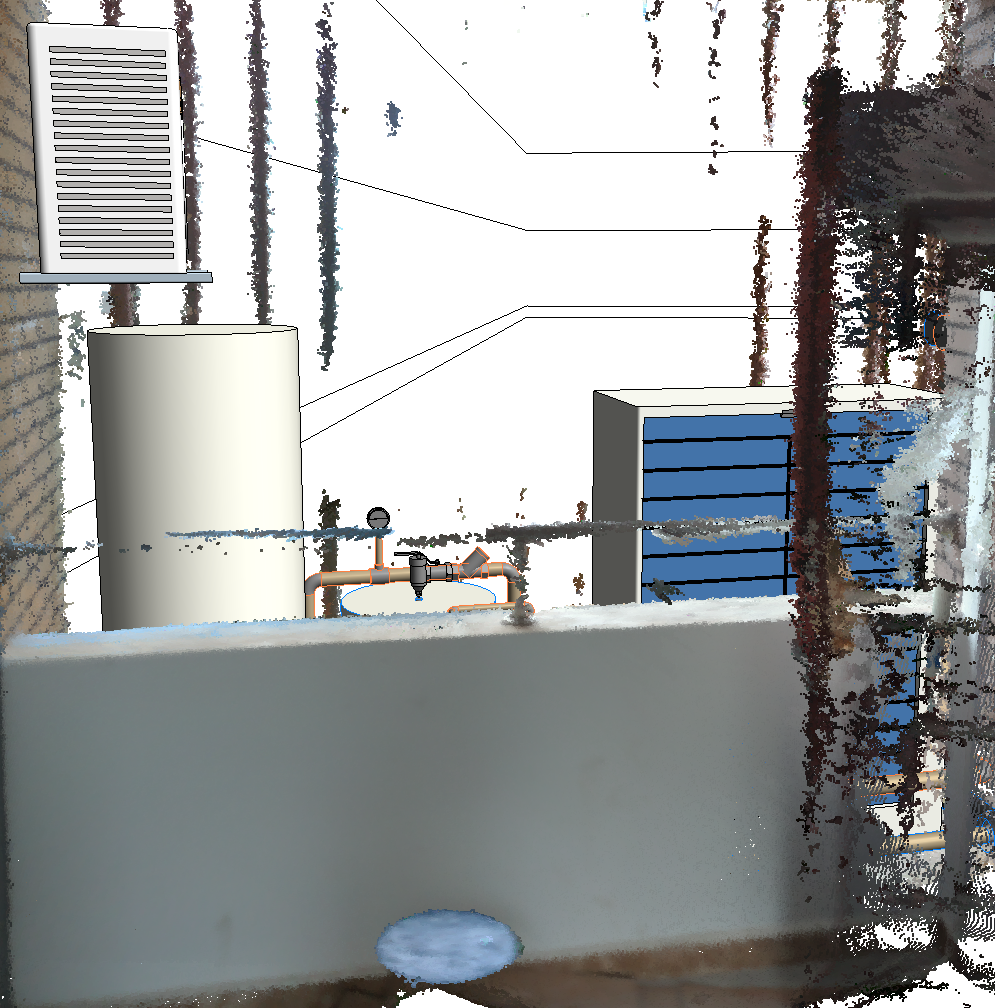

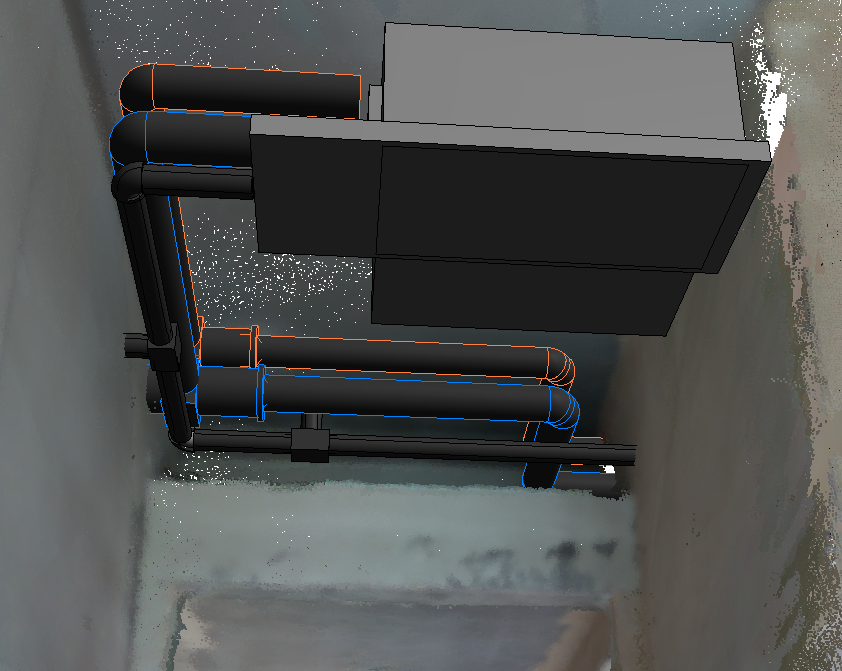

- 本项目虽然集五大系统：地暖、中央空调、热水、净水、智能于一体。优筑工程师按优筑工作流程进行设计与施工，即以专业工程师为核心，利用先进的三维激光扫描仪，快速准确获取现场环境点云模型，再导入专业级BIM软件，设计出所见即所得的暖通机电3D模型，经过与各方沟通协调后，确认最终方案。

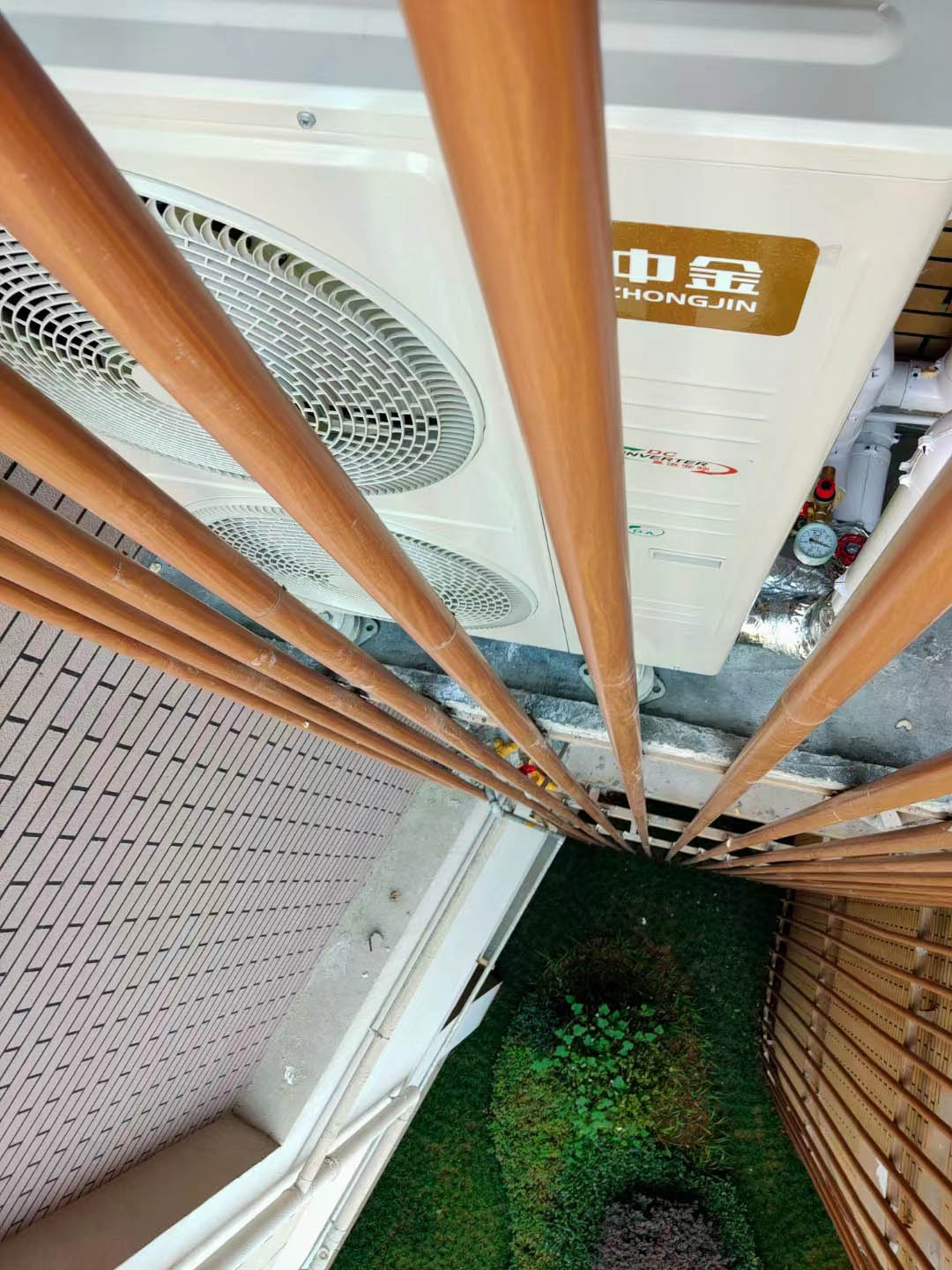

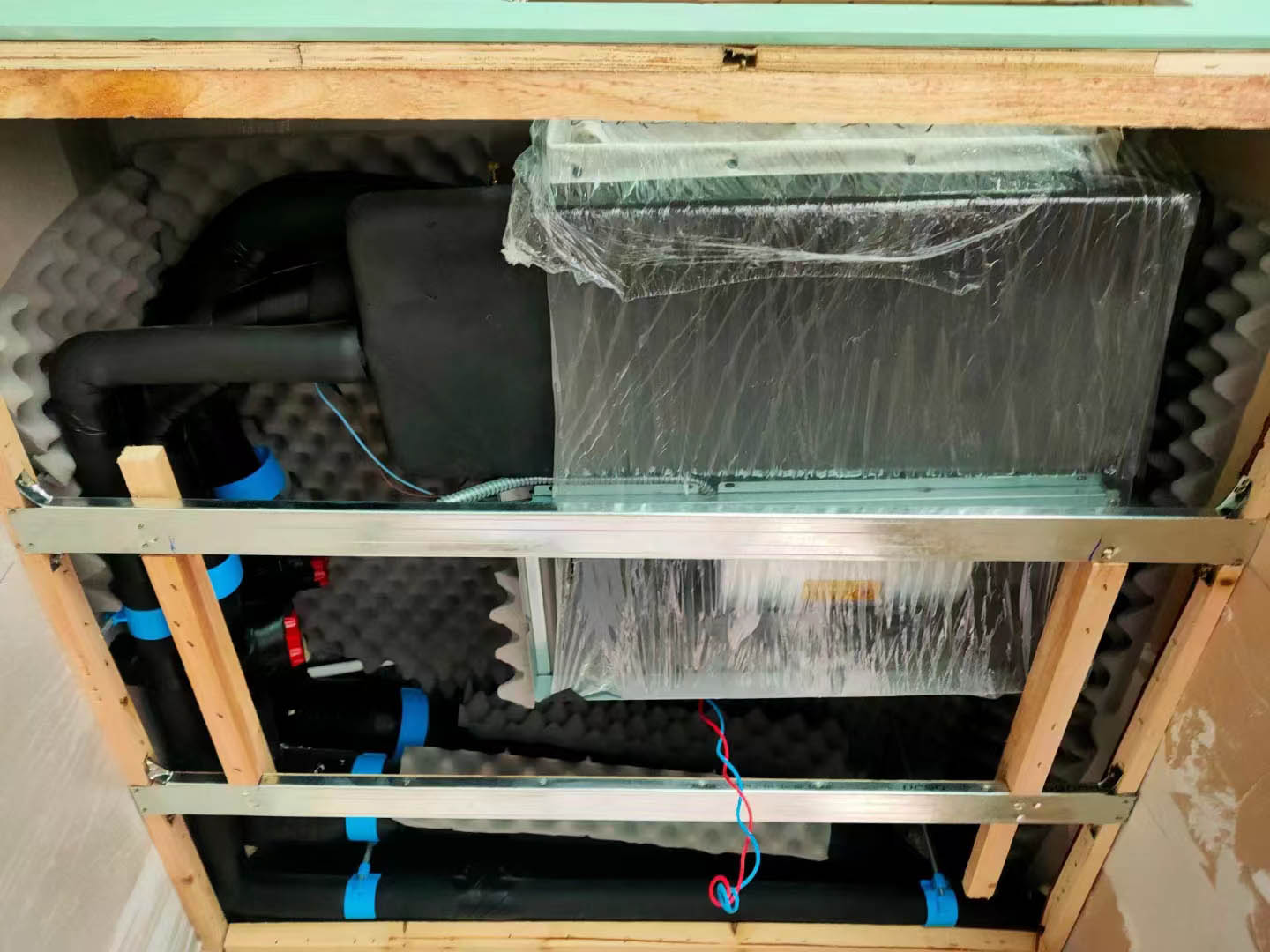

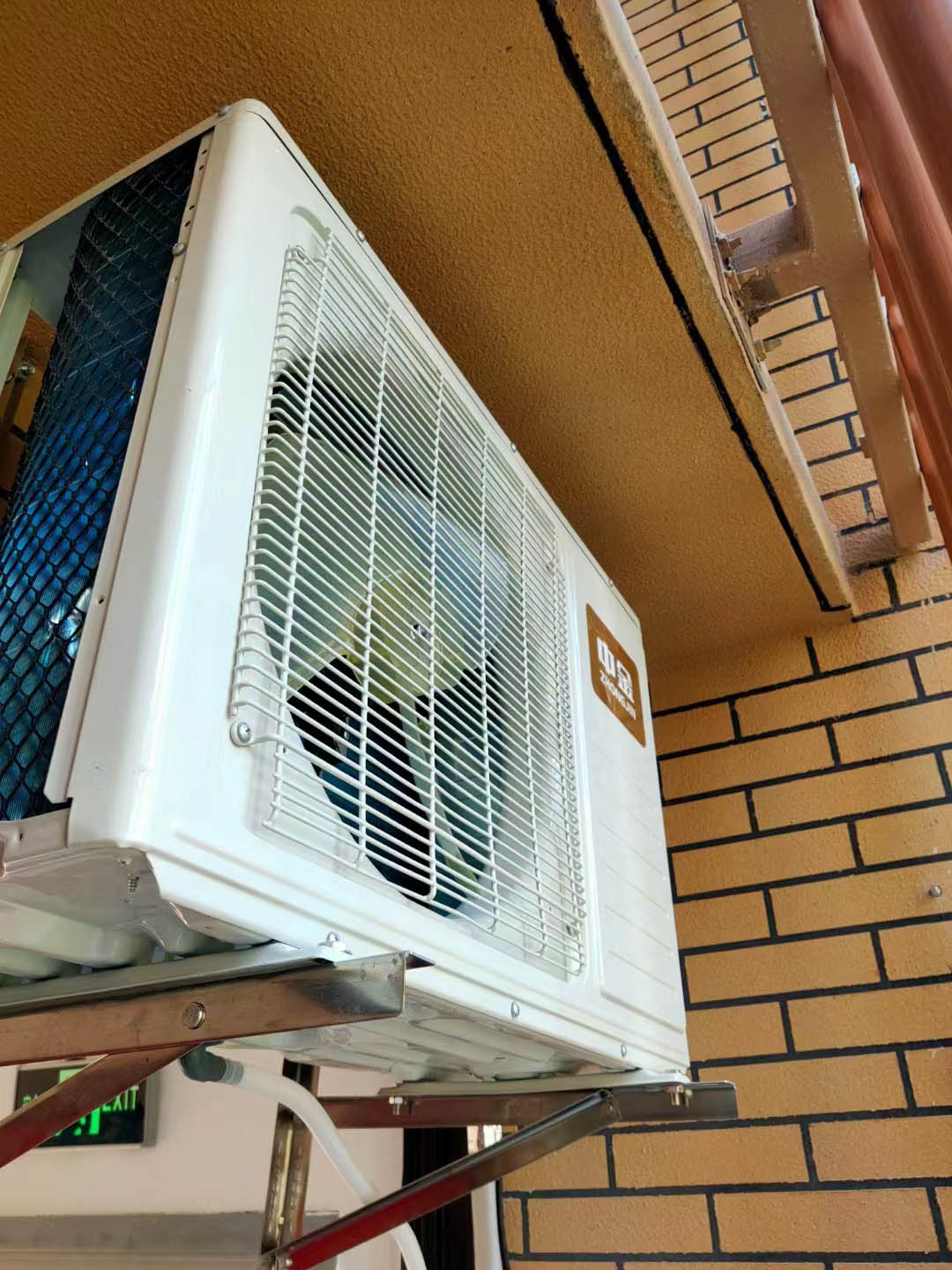

- 本项目采用一台高品质的中金16KW空气源热泵两联供主机，室内空调也就是末端风机盘管全部采用美国特灵的产品，温控器均采用中金人工智能物联网温控器，能接入米尔纳全屋智能系统，实现语音控制、远程控制、联动控制、自动控制、场景控制等。

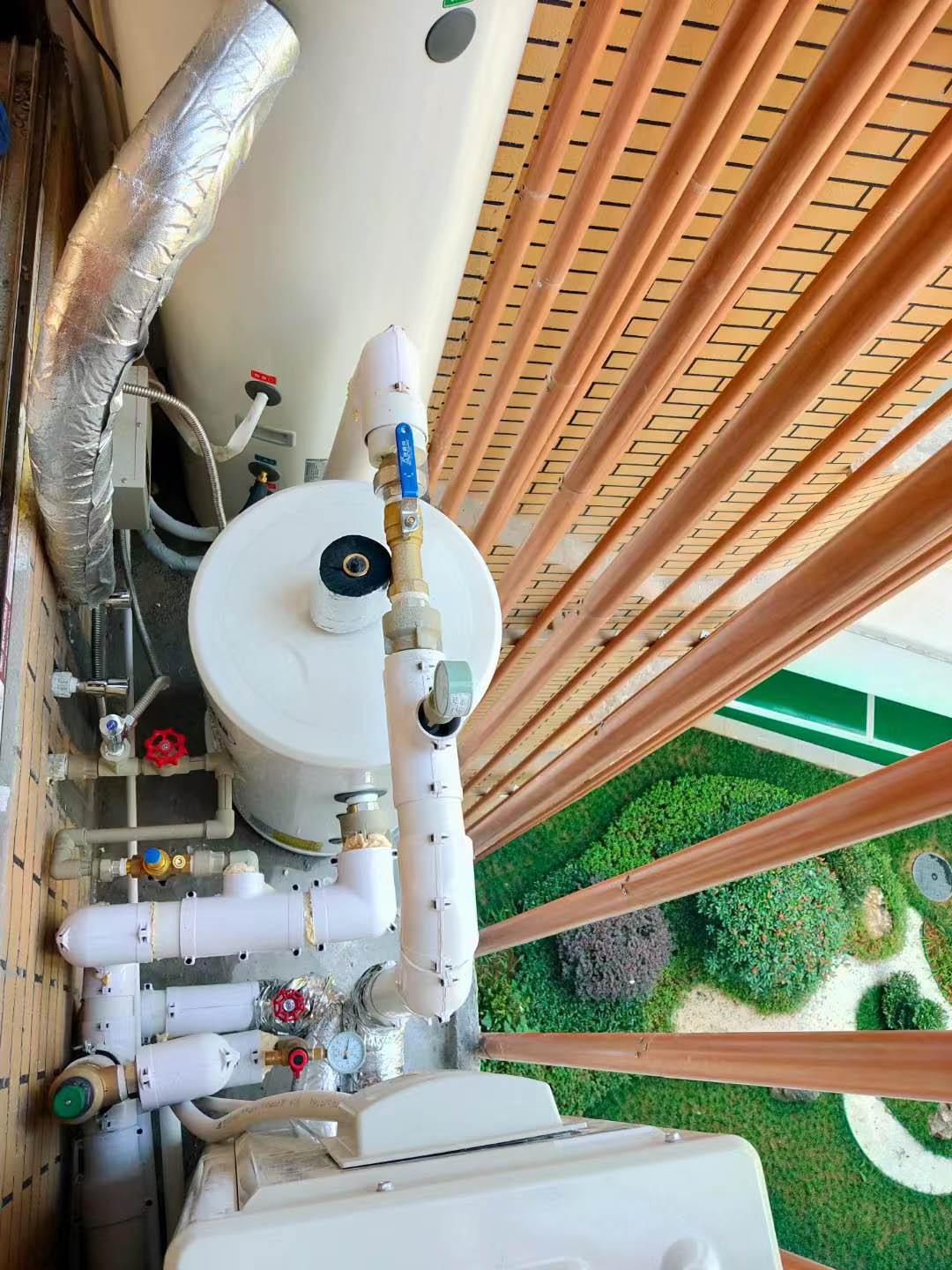

- 考虑到主机附近的维护保养的便利性，特意将过滤器设置在随手可以操作的地方。
- 优筑将精心研发设计的反冲洗系统集成到两联供系统中，方便业主随时可以自己在家就可以对系统进行反冲洗，只需操作几个阀，就可以自动将地暖、中央空调中所有的水全部反冲洗出来，注入新的干净水。
- 本系统的压差旁通阀、球阀、闸阀等均采用一线品牌，如安巢、埃美柯等。

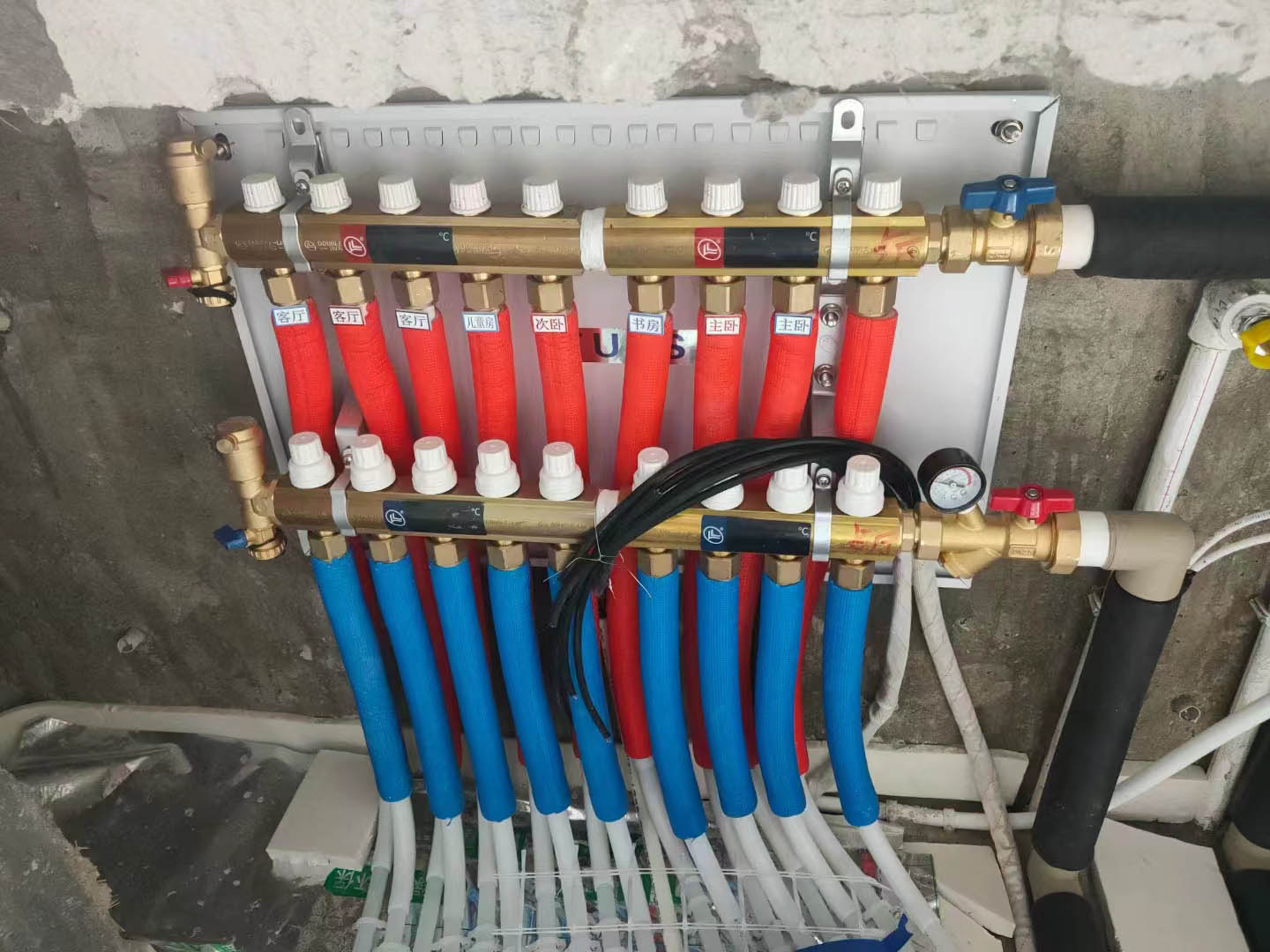

- 本系统一共设计有5个自动排气阀，防止系统内产生空气，分别是缓冲水箱上1个，地暖分集水器上2个，系统最高端2个。

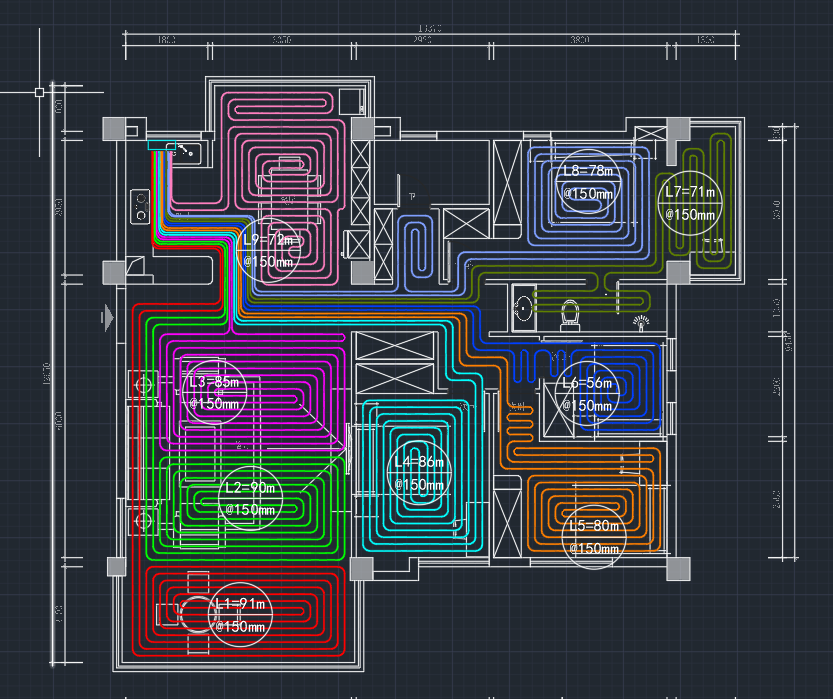

- 地暖盘管的设计采用专业的地暖管道设计软件，对每路提前设计好，并进行仔细的调整，确保每路的长度差不多一致，防止水力不平衡导致冷热不均的情况出现。
- 地暖管道采用保利16mm外径的PE-XB管。
施工图集
施工说明

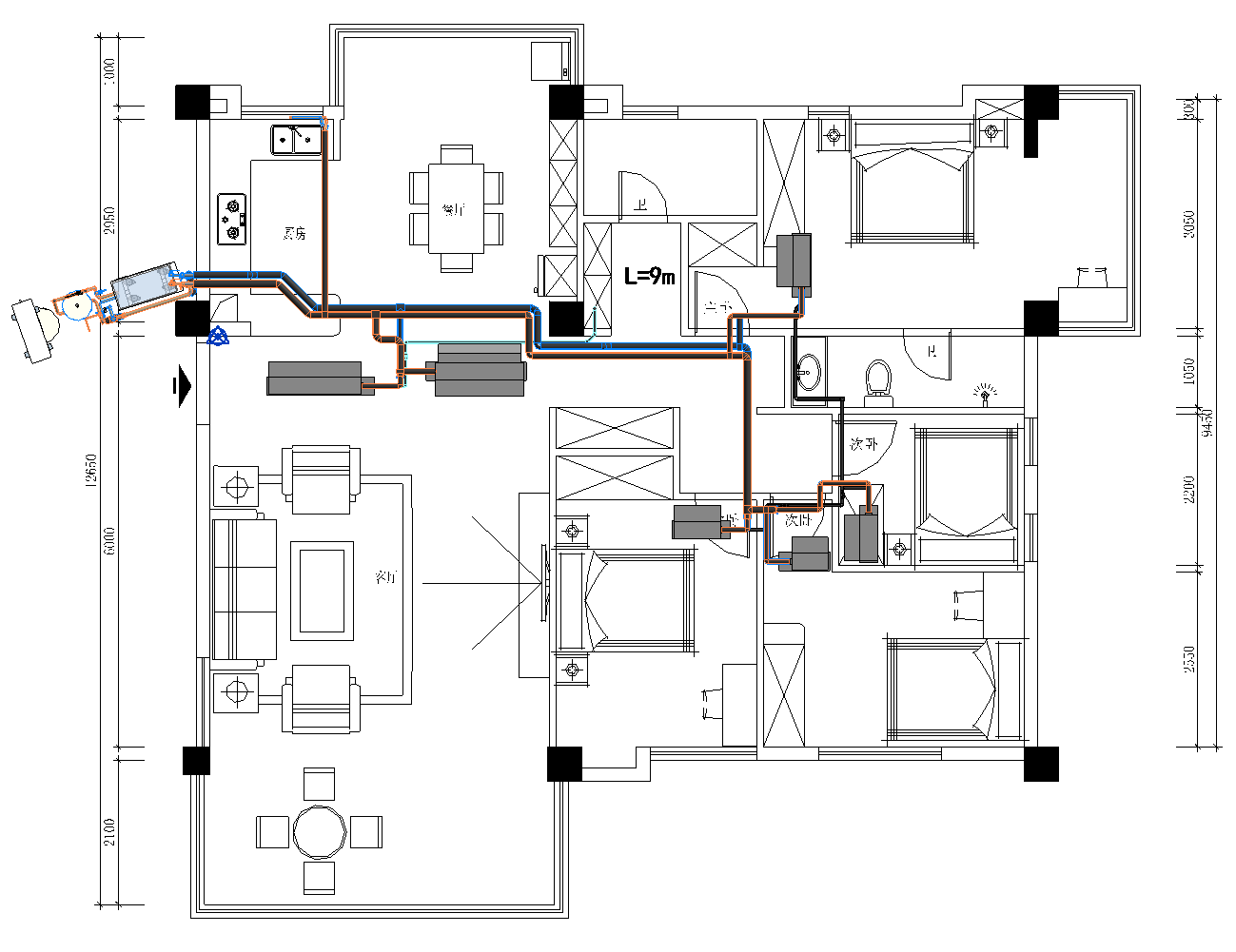

根据三维点云模型和三维暖通机电模型生成开孔图，材料表，二维施工图，并将三维模型上传到云端实时查看。
隐蔽工程部分的主要安装过程是三步：
第一步，专业开孔师傅先把孔开好；
第二步，空调安装工人进场严格按设计安装空调系统，并打压；

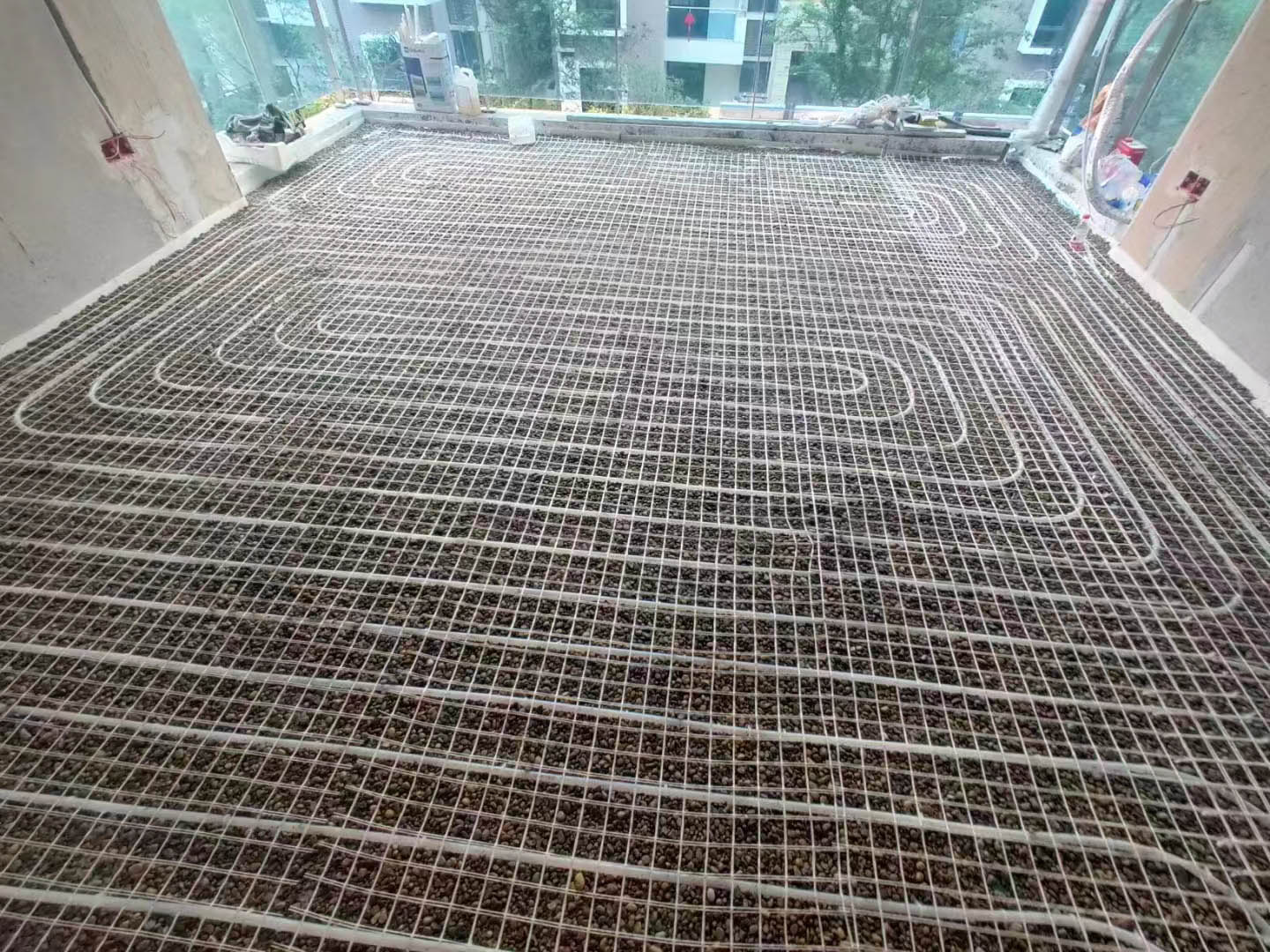

第三步，地暖安装工人进场严格按设计铺设地暖，以及安装分集水器，并连接至主管道，并打压。
安装完毕后，项目经理严格按设计验收，并将设计模型和图纸存档便于回查。
本项目因为涉及五大系统：地暖、中央空调、热水、净水、智能，所以需要设计安装的项目非常多，但是每个产品的安装，均为专业师傅参与，比如装智能窗帘的就是专业装智能窗帘的，装智能门锁的就是只装智能门锁的专业师傅，装智能晾衣架的也是专业只装智能晾衣架的，优筑对安装师傅的要求是务必专业，碰到问题能快速解决的那种师傅。
项目总结
系统刚交付业主后，业主因为第二天要请客，就把地暖全开着，当天晚上显示温度5摄氏度，第二天室外下着雪，室内温度达到了25摄氏度，客户非常高兴。
经过一个冬季使用的对比，发现使用空气源热泵采暖的费用，比北京使用壁挂炉的费用低了一半以上，一个冬天就节约了小几千，客户觉得非常值。
通过前置过滤器和软水机处理过的水，注入地暖中央空调系统，确保系统水不结垢，无杂质。
除此之外，全屋智能系统实现了全屋家电、暖通设备的语音控制，包括窗帘、灯光、扫地机器人、电视机、机顶盒、毛巾烘干架等。

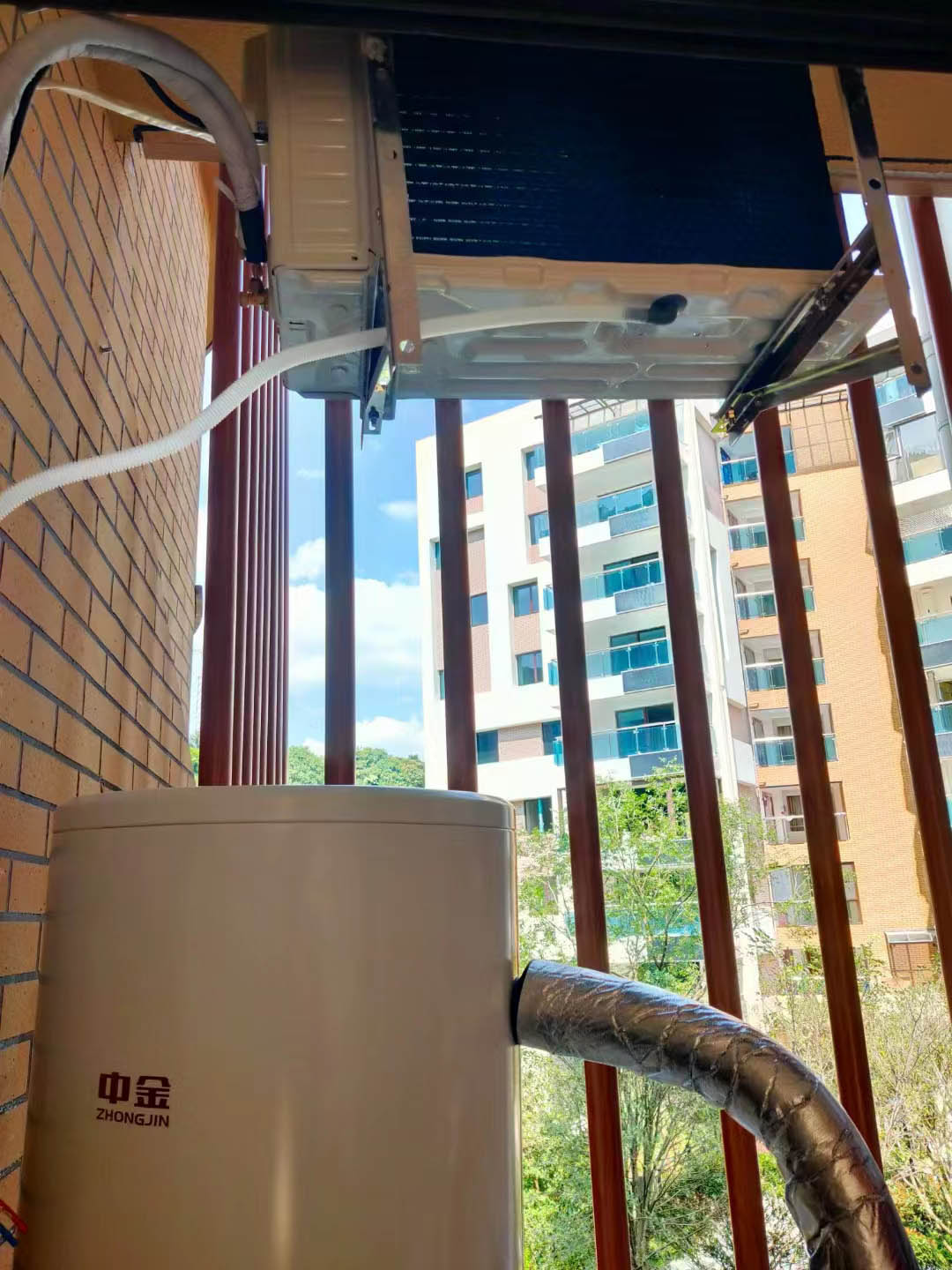

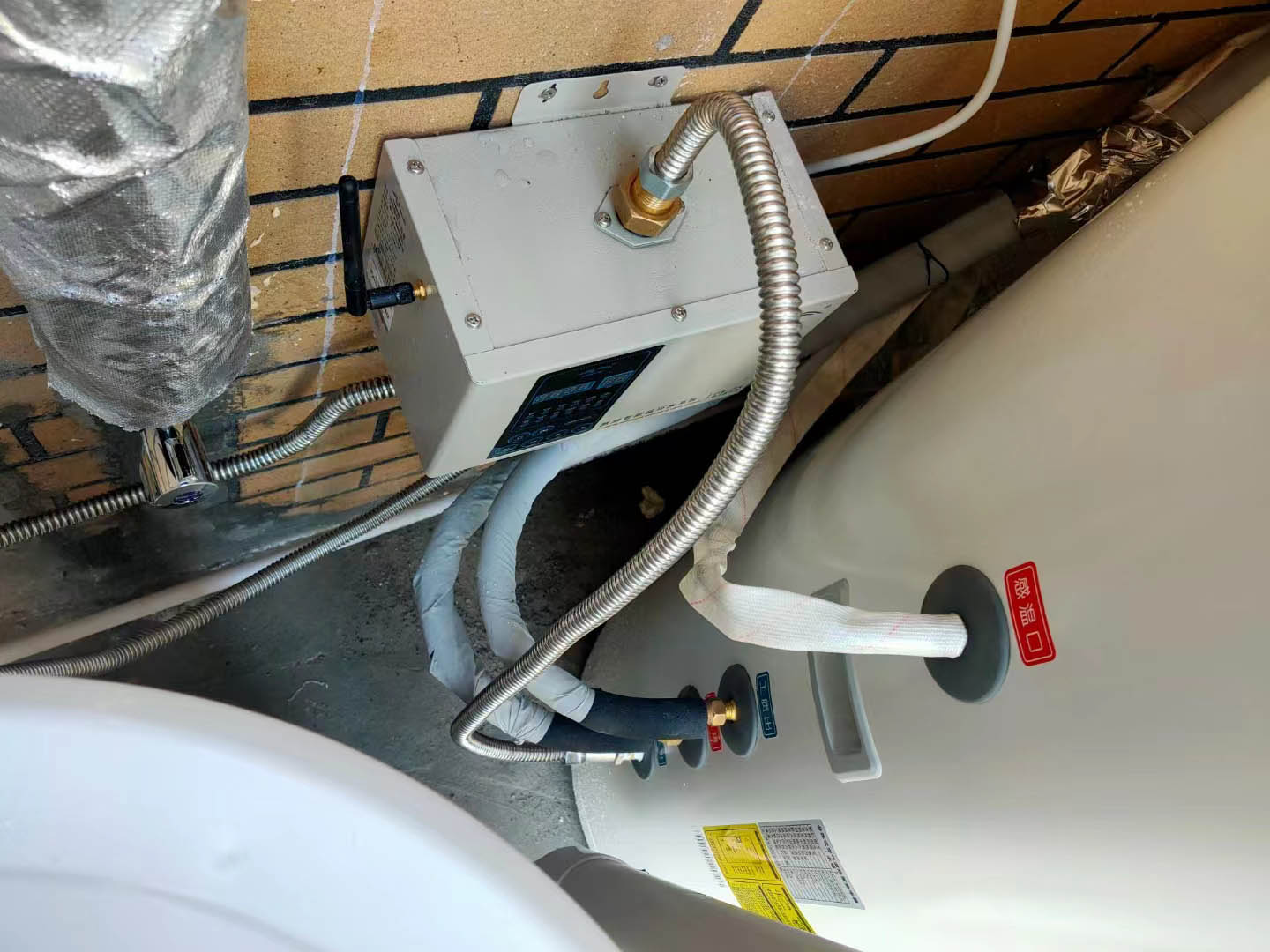

空气能热水器+热水循环系统，实现了24小时，随时打开水龙头秒出热水，而且关闭再开热水不间断，中间无冷水。
不过，业主也有一点小遗憾，就是当初没有选择安装新风系统。因为业主安装的都是高品质的门窗，一个特点就是高密闭性，冬天开着地暖的时候，室内会感觉有点闷，打开窗户透气又感觉冷，如果当初装了全热交换新风系统就可以在通风换气的同时，几乎不怎么损失室内热量，就不会有这个问题了。
